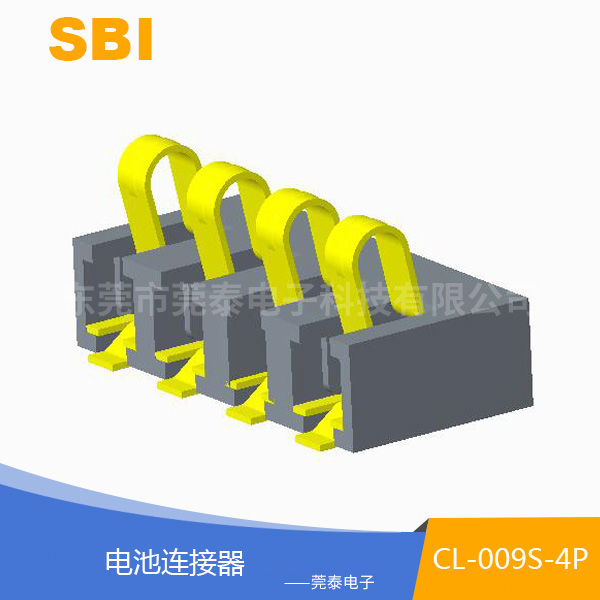

Battery connector CL-009S-E-25-4P
null
​​​产品型号：CL-009S-E-25-4P
产品名称：电池连接器
产品描述：宽4.7    高4.15   脚距2.5       贴片
焊接方式：手工焊/回流焊
电流电压：2A 12V ​DC ​
接触电阻：20mΩ  max​​
耐电压：   500V AC FOR ONE MINUTE​
绝缘电阻：100MΩ  MIN​
操作力：   400±100gf​
寿命周期：20,000 Cycles
2D图纸：   PDF下载
2024
-
06
-
21

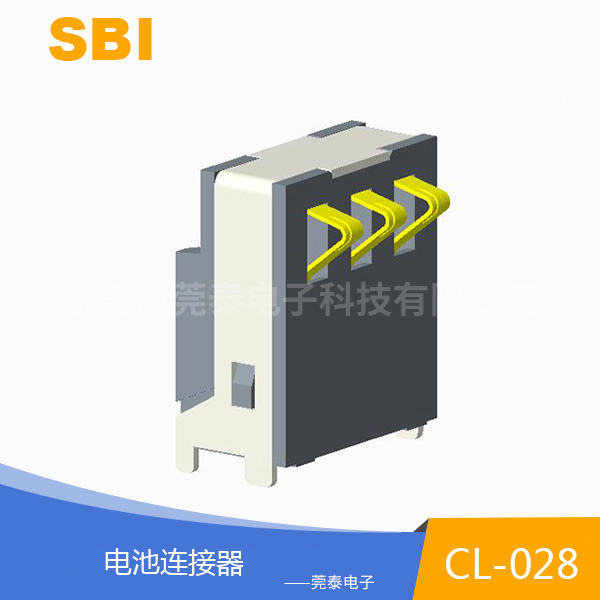

Battery connector CL-028S-3P-TR
null
​​​​产品型号：CL-028S-3P-TR
产品名称：电池连接器
产品描述：10.2*8.7    高6.6   脚距2.5    贴片
焊接方式：手工焊/回流焊
电流电压：3A 20V ​DC ​
接触电阻：20mΩ  max​
耐电压：   500V AC FOR ONE MINUTE​
绝缘电阻：100MΩ  MIN​
操作力：   100±30gf​
寿命周期：10,000 Cycles
2D图纸：   PDF下载
2024
-
06
-
21

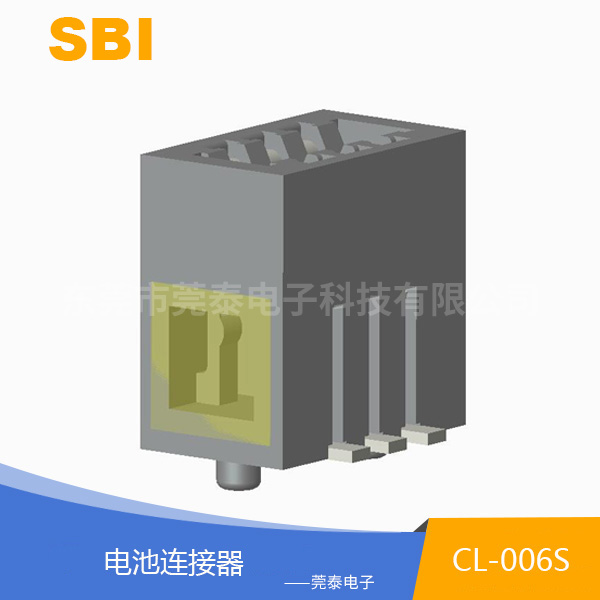

Battery connector CL-006S-F
null
​​​​​产品型号：CL-006S-F
产品名称：电池连接器
产品描述：10.0*6.0    高10.0   脚距2.0    贴片
焊接方式：手工焊/回流焊
电流电压：3A 12V ​DC ​
接触电阻：20mΩ  max​
耐电压：   500V AC FOR ONE MINUTE​
绝缘电阻：100MΩ  MIN​

操作力：   插入：1.0~3.0Kgf      拔出：2.0~4.0Kgf

寿命周期：20,000 Cycles
2D图纸：  PDF下载
2024
-
06
-
21

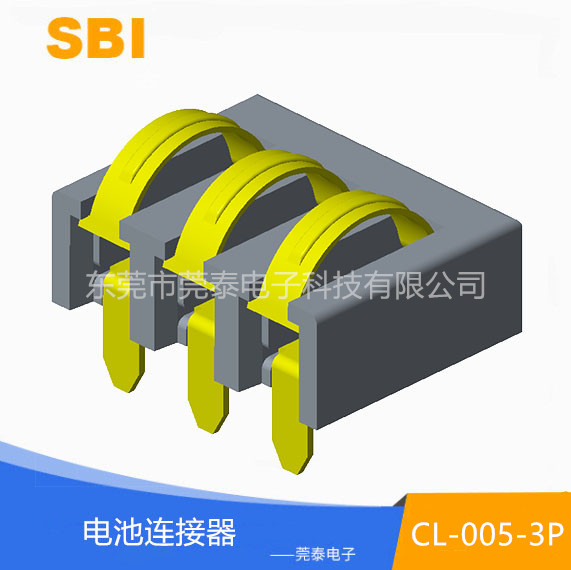

Battery connector CL-005-3P
null
​​​​​产品型号：CL-005-3P
产品名称：电池连接器
产品描述：宽8.5    高3.8   脚距3.5
焊接方式：手工焊/波峰焊
电流电压：3A 12V ​DC ​
接触电阻：20mΩ  max​
耐电压：   500V AC FOR ONE MINUTE​
绝缘电阻：100MΩ  MIN​
操作力：   600gf​ MAX
寿命周期：20,000 Cycles
2D图纸：   PDF下载
2024
-
06
-
21

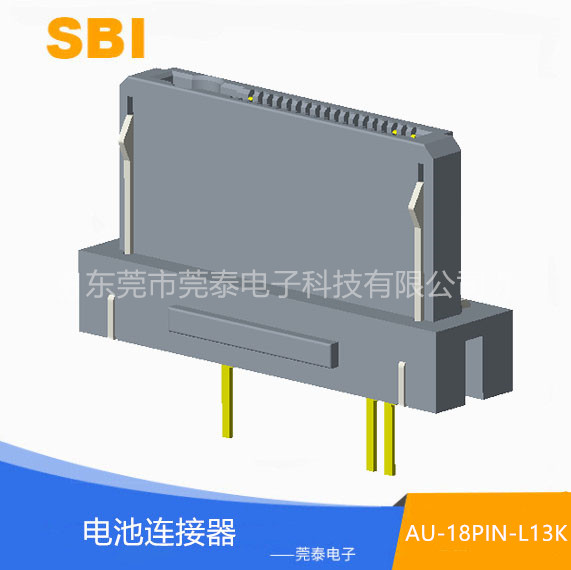

Battery connector AU-18PIN-L13K
null
​​​​产品型号：AU-18PIN-L13K
产品名称：电池连接器
产品描述：宽18.7    高5.50   脚距0.95
焊接方式：手工焊
电流电压：2A 5V ​DC ​
接触电阻：50mΩ  max​
耐电压：   300V AC FOR ONE MINUTE​
绝缘电阻：100MΩ  MIN​
2D图纸：   ​PDF下载
2024
-
06
-
21

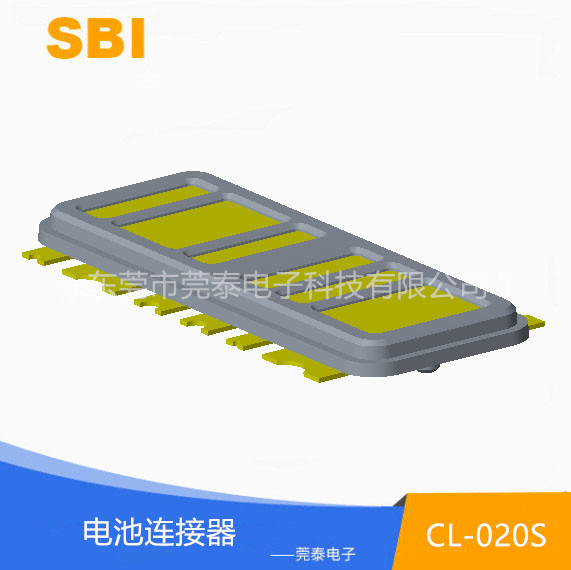

Battery connector CL-020S
null

​​​​产品型号：CL-020S

产品名称：电池连接器
产品描述：24.14*9.34    高1.4    脚宽11.8     贴片
焊接方式：手工焊/回流焊
电流电压：2A 12V ​DC ​
接触电阻：20mΩ  max​
耐电压：   500V AC FOR ONE MINUTE​
绝缘电阻：100MΩ  MIN​
寿命周期：5,000 Cycles
2D图纸：   PDF下载
2024
-
06
-
21

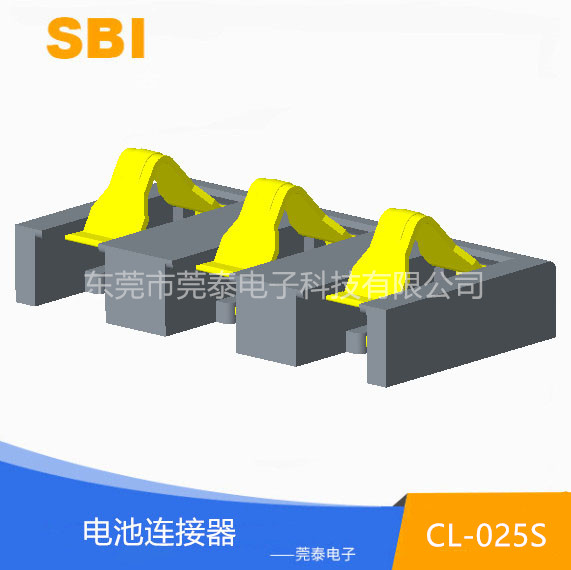

Battery connector CL-025S
null
​​​​产品型号：CL-025S
产品名称：电池连接器
产品描述：10.5*5.4    高3.1   脚距3.7       贴片
焊接方式：手工焊/回流焊​
电流电压：2A 12V ​DC ​
接触电阻：20mΩ  max​
耐电压：   500V AC FOR ONE MINUTE​
绝缘电阻：100MΩ  MIN​
寿命周期：10,000 Cycles
2D图纸：   PDF下载
2024
-
06
-
21

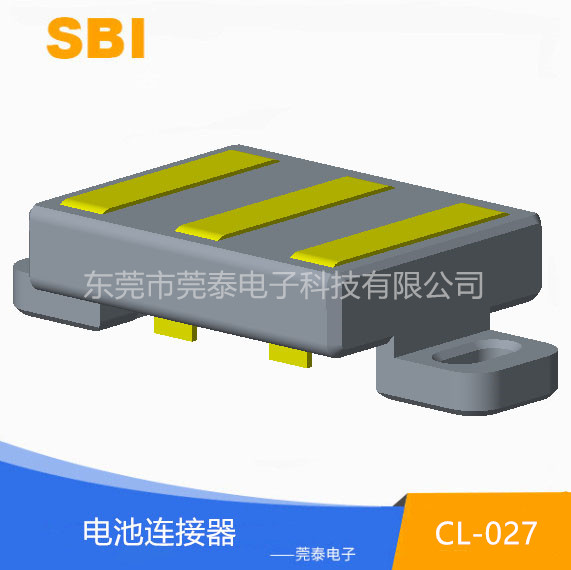

Battery connector CL-027-3P
null
​​​​产品型号：CL-027-3P
产品名称：电池连接器
产品描述：11.8*9.0    高4.3   脚距4.3
焊接方式：手工焊/
电流电压：2A 12V ​DC ​
接触电阻：30mΩ  max​
耐电压：   500V AC FOR ONE MINUTE​
绝缘电阻：100MΩ  MIN​​
寿命周期：10,000 Cycles
2D图纸：   PDF下载
2024
-
06
-
21

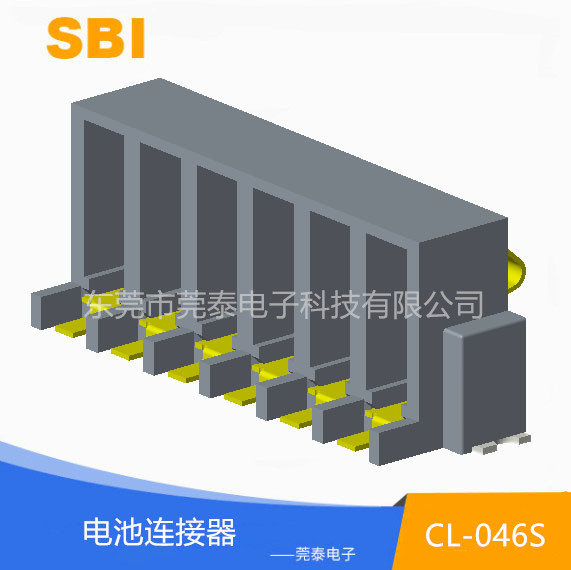

Battery connector CL-046S
null
​​​​产品型号：CL-046S
产品名称：电池连接器
产品描述：宽3.3    高6.4   脚距2.5       贴片
焊接方式：手工焊/回流焊
电流电压：2A 12V ​DC ​
接触电阻：20mΩ  max​
耐电压：   500V AC FOR ONE MINUTE​
绝缘电阻：100MΩ  MIN​
操作力：   400±200gf​
寿命周期：10,000 Cycles
2D图纸：   PDF下载
2024
-
06
-
21

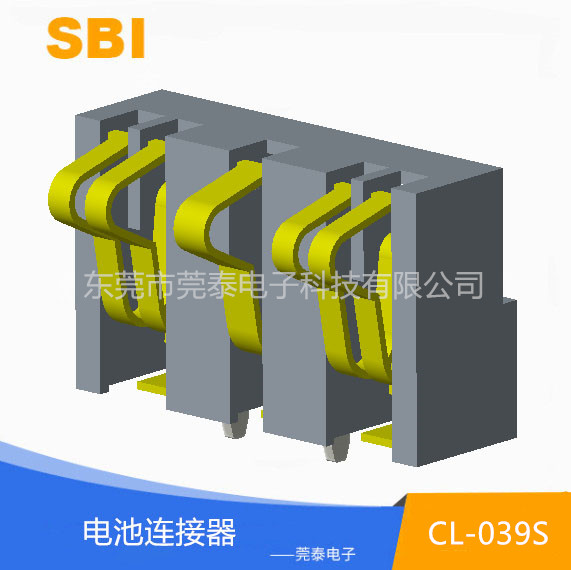

Battery connector CL-039S
null
​​​​产品型号：CL-039S
产品名称：电池连接器
产品描述：宽3.7    高6.95   脚距3.73       贴片
焊接方式：手工焊/回流焊
电流电压：3A 20V ​DC ​
接触电阻：20mΩ  max​
耐电压：   500V AC FOR ONE MINUTE​
绝缘电阻：100MΩ  MIN​
操作力：   600gf​ MAX
寿命周期：10,000 Cycles
2D图纸：   PDF下载
2024
-
06
-
21

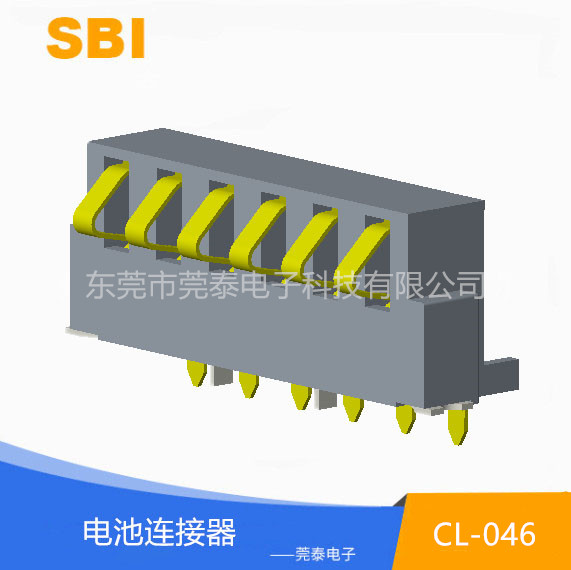

Battery connector CL-046
null

​​产品型号：CL-046

产品名称：电池连接器
产品描述：宽3.3    高6.4   脚距2.5
焊接方式：手工焊/波峰焊
电流电压：2A 12V ​DC ​
接触电阻：20mΩ  max​
耐电压：   500V AC FOR ONE MINUTE​
绝缘电阻：100MΩ  MIN​
操作力：   400±200gf​
寿命周期：10,000 Cycles
2D图纸：   PDF下载
2024
-
06
-
21

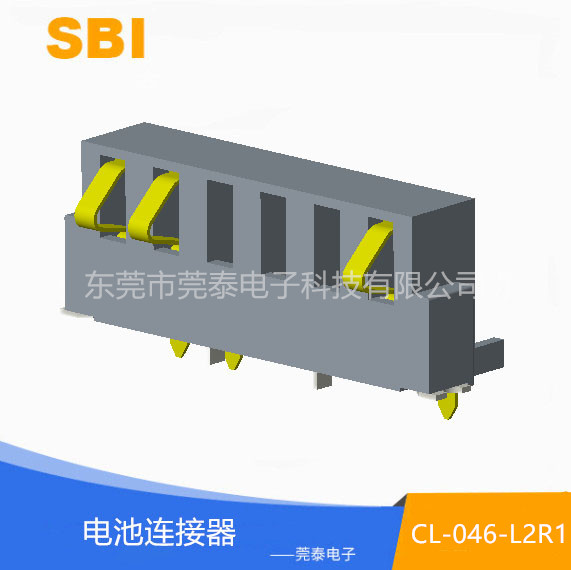

Battery connector CL-046-L2R1
null
​​​​产品型号：CL-046-L2R1-3P-TR
产品名称：电池连接器
产品描述：宽3.3    高6.4   脚距2.5&10.0
焊接方式：手工焊/波峰焊
电流电压：2A 12V ​DC ​
接触电阻：20mΩ  max​
耐电压：   500V AC FOR ONE MINUTE​
绝缘电阻：100MΩ  MIN​
操作力：   400±200gf​
寿命周期：10,000 Cycles
2D图纸：   PDF下载
