Audio socket series

2024

-

06

-

21

null

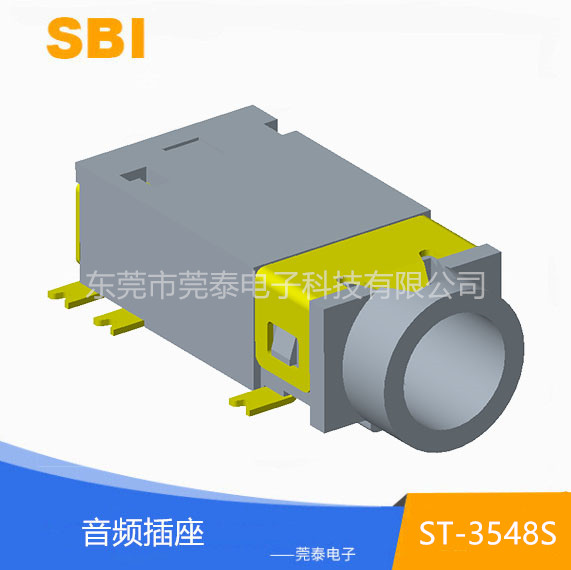

产品型号：ST-3548S
产品名称：音频插座
产品描述：6.3*3.95*14.0 中心高1.85 贴片
焊接方式：手工焊/回流焊/波峰焊
电流电压：1A 12V DC
接触电阻：30mΩ max
耐电压： 500V AC FOR ONE MINUTE
绝缘电阻：100MΩ MIN
操作力：插入：0.3~2.0Kgf 拔出：0.3~2.0Kgf
寿命周期：5,000 Cycles
2D图纸： PDF下载

2024

-

06

-

21

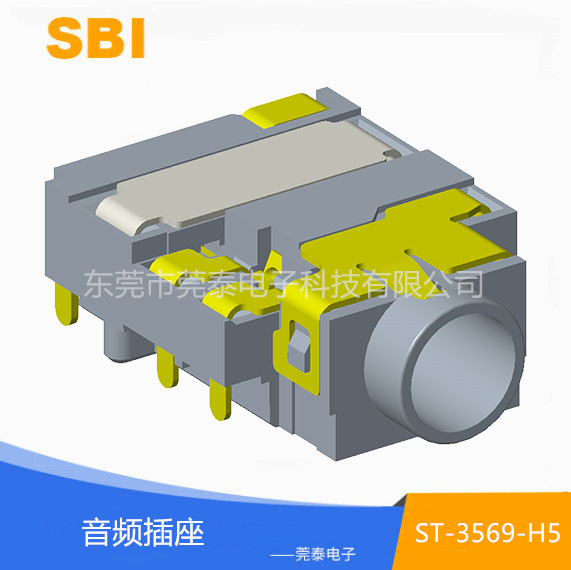

Audio socket ST-3569-H5

null

产品型号：ST-3569-H5
产品名称：音频插座
产品描述：10.1*4.8*14.05 中心高：板上1.1 脚长1.3
焊接方式：手工焊/回流焊/波峰焊
电流电压：1A 12V DC
接触电阻：30mΩ max
耐电压： 500V AC FOR ONE MINUTE
绝缘电阻：100MΩ MIN
操作力：插入：0.5~2.2Kgf 拔出：0.5~2.0Kgf
寿命周期：5,000 Cycles
2D图纸： PDF下载

2024

-

06

-

21

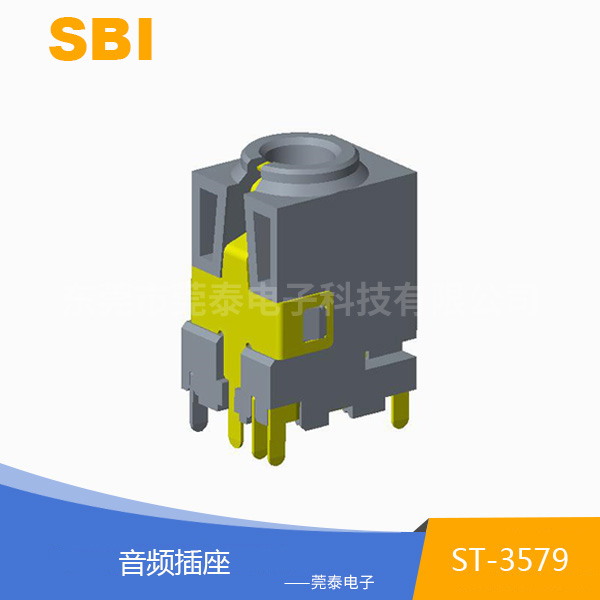

Audio socket ST-3579

null

产品型号：ST-3579
产品名称：音频插座
产品描述：7.65*9.4*15.1 中心高4.55 脚长1.5
焊接方式：手工焊/波峰焊
电流电压：1A 12V DC
接触电阻：50mΩ max
耐电压： 500V AC FOR ONE MINUTE
绝缘电阻：100MΩ MIN
操作力：插入：0.5~3.0Kgf 拔出：0.5~3.0Kgf
寿命周期：5,000 Cycles
2D图纸： PDF下载

2024

-

06

-

21

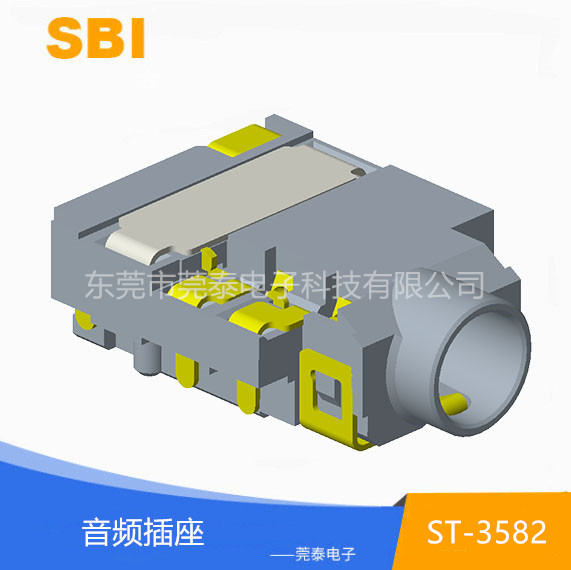

Audio socket ST-3582

null

产品型号：ST-3582
产品名称：音频插座
产品描述：10.1*4.8*14.05 中心高：板上0.75 脚长1.2
焊接方式：手工焊/回流焊/波峰焊
电流电压：1A 12V DC
接触电阻：50mΩ max
耐电压： 500V AC FOR ONE MINUTE
绝缘电阻：100MΩ MIN
操作力：插入：0.8~3.0Kgf 拔出：0.6~1.8Kgf
寿命周期：2,000 Cycles
2D图纸： PDF下载

2024

-

06

-

21

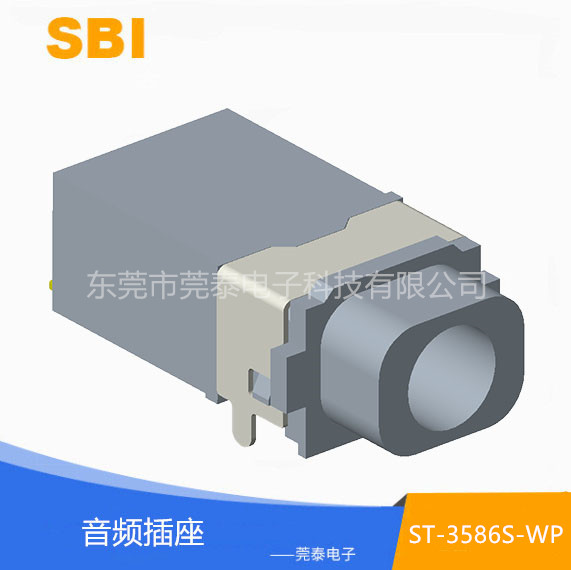

Audio socket ST-3586S-WP

null

产品型号：ST-3586S-WP
产品名称：音频插座
产品描述：8.8*5.65*15.5 中心高2.85 贴片
焊接方式：手工焊/回流焊
电流电压：1A 12V DC
接触电阻：30mΩ max
耐电压： 500V AC FOR ONE MINUTE
绝缘电阻：100MΩ MIN
操作力：插入：0.5~2.2Kgf 拔出：0.5~2.0Kgf
寿命周期：5,000 Cycles
2D图纸： PDF下载

2024

-

06

-

21

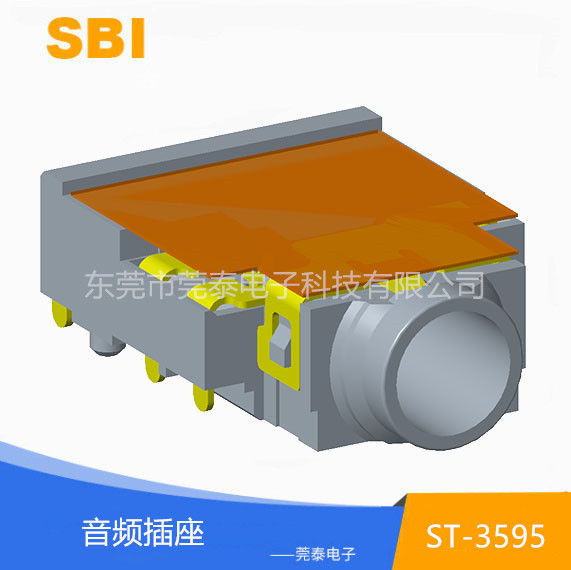

Audio socket ST-3595

null

产品型号：ST-3595
产品名称：音频插座
产品描述：10.1*4.8*14.3 中心高：板上1.4 脚长0.7
焊接方式：手工焊/回流焊/波峰焊
电流电压：1A 12V DC
接触电阻：30mΩ max
耐电压： 500V AC FOR ONE MINUTE
绝缘电阻：100MΩ MIN
操作力：插入：0.8~3.0Kgf 拔出：0.6~1.8Kgf
寿命周期：2,000 Cycles
2D图纸： PDF下载

2024

-

06

-

21

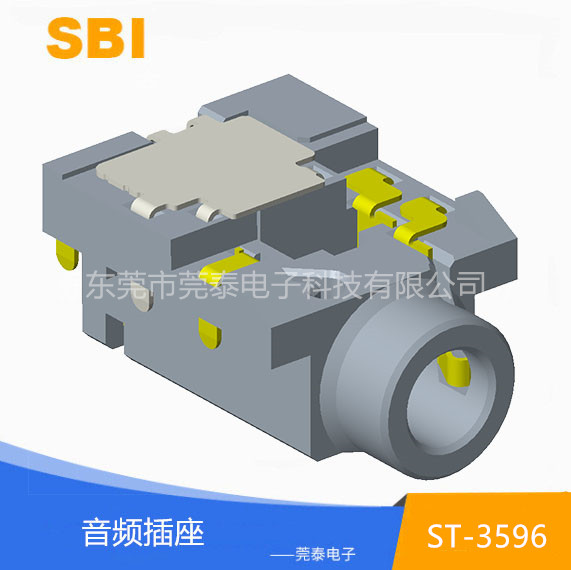

Audio socket ST-3596

null

产品型号：ST-3596
产品名称：音频插座
产品描述：10.95*7.9*15.5 中心高：板上1.8 脚长1.0
焊接方式：手工焊/回流焊/波峰焊
电流电压：1A 12V DC
接触电阻：50mΩ max
耐电压： 500V AC FOR ONE MINUTE
绝缘电阻：100MΩ MIN
操作力：插入：1.0~2.5Kgf 拔出：0.6~1.8Kgf
寿命周期：3,000 Cycles
2D图纸： PDF下载

2024

-

06

-

21

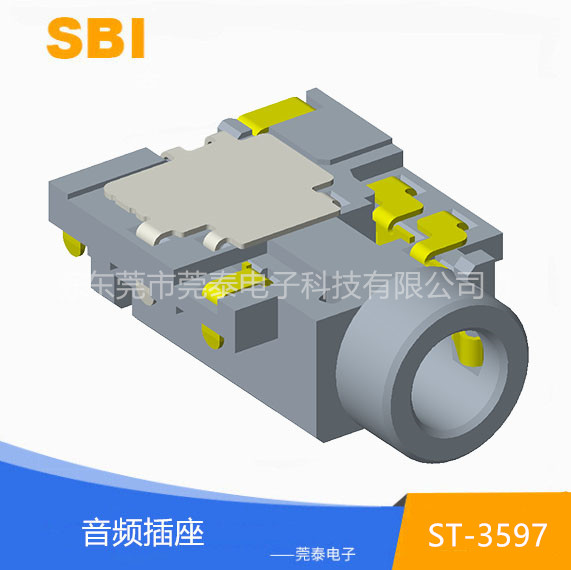

Audio socket ST-3597

null

产品型号：ST-3597
产品名称：音频插座
产品描述：10.95*6.0*15.45 中心高：板上0.7 脚长1.0
焊接方式：手工焊/回流焊/波峰焊
电流电压：1A 12V DC
接触电阻：50mΩ max
耐电压： 500V AC FOR ONE MINUTE
绝缘电阻：100MΩ MIN
操作力：插入：1.0~2.5Kgf 拔出：0.6~1.8Kgf
寿命周期：3,000 Cycles
2D图纸： PDF下载

2024

-

06

-

21

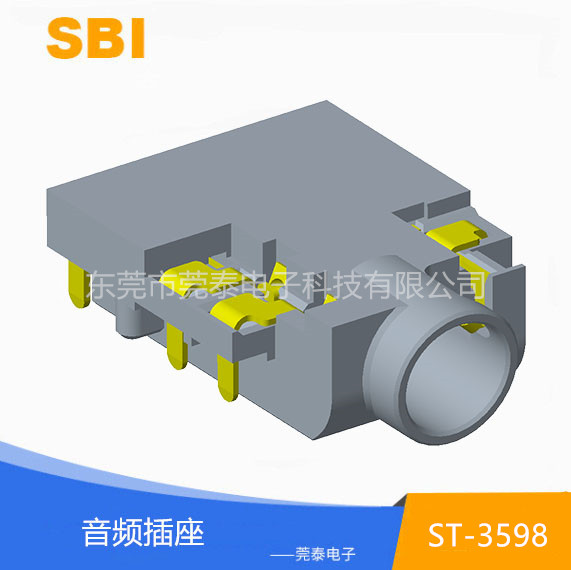

Audio socket ST-3598

null

产品型号：ST-3598
产品名称：音频插座
产品描述：10.0*4.5*14.1 中心高：板上0.1 脚长1.5
焊接方式：手工焊/回流焊/波峰焊
电流电压：1A 12V DC
接触电阻：50mΩ max
耐电压： 500V AC FOR ONE MINUTE
绝缘电阻：100MΩ MIN
操作力：插入：0.8~3.0Kgf 拔出：0.6~1.8Kgf
寿命周期：2,000 Cycles
2D图纸： PDF下载

2024

-

06

-

21

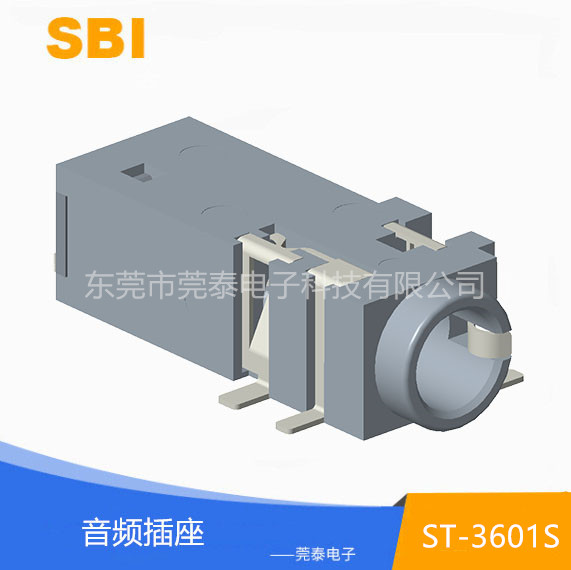

Audio socket ST-3601S

null

产品型号：ST-3601S
产品名称：音频插座
产品描述：6.8*5.0*17.0 中心高2.5 贴片
焊接方式：手工焊/回流焊/波峰焊
电流电压：1A 12V DC
接触电阻：30mΩ max
耐电压： 500V AC FOR ONE MINUTE
绝缘电阻：100MΩ MIN
操作力：插入：0.5~3.0Kgf 拔出：0.5~3.0Kgf
寿命周期：5,000 Cycles
2D图纸： PDF下载

2024

-

06

-

21

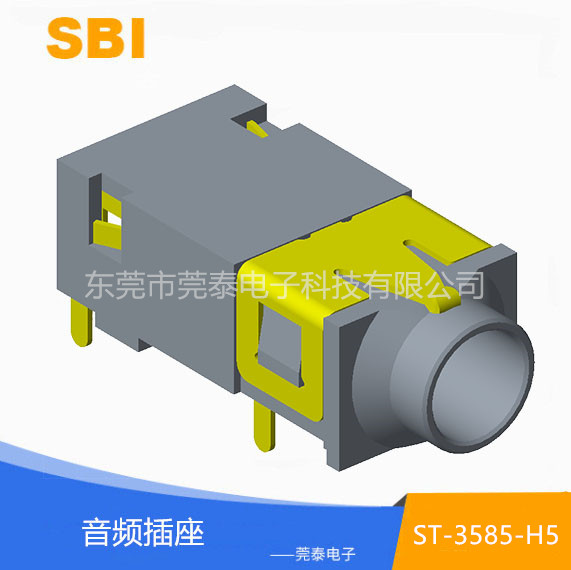

Audio socket ST-3585-H5

null

产品型号：ST-3585-H5
产品名称：音频插座
产品描述：7.5*6.3*15.5 中心高2.68 脚长1.2
焊接方式：手工焊/回流焊/波峰焊
电流电压：1A 12V DC
接触电阻：50mΩ max
耐电压： 500V AC FOR ONE MINUTE
绝缘电阻：100MΩ MIN
操作力：插入：0.8~3.0Kgf 拔出：0.6~1.8Kgf
寿命周期：2,000 Cycles
2D图纸： PDF下载

2024

-

06

-

21

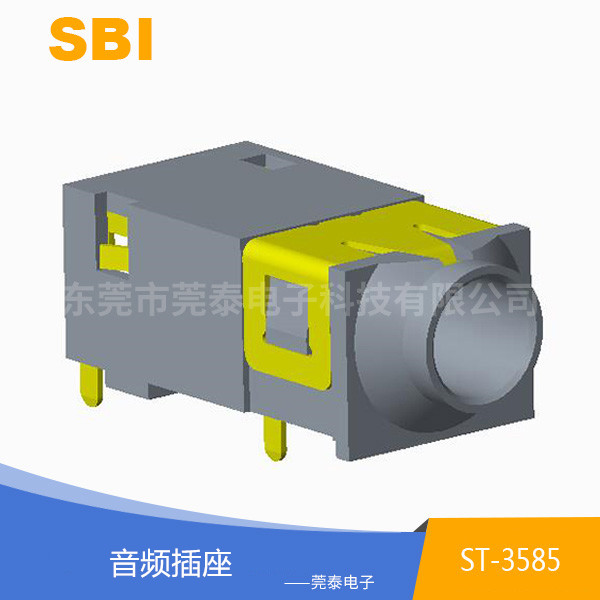

Audio socket ST-3585

null

产品型号：ST-3585
产品名称：音频插座
产品描述：6.95*6.75*15.18 中心高3.45 脚长1.0
焊接方式：手工焊/回流焊/波峰焊
电流电压：1A 12V DC
接触电阻：30mΩ max
耐电压： 500V AC FOR ONE MINUTE
绝缘电阻：100MΩ MIN
操作力：插入：0.5~2.2Kgf 拔出：0.5~2.0Kgf
寿命周期：5,000 Cycles
2D图纸： PDF下载
